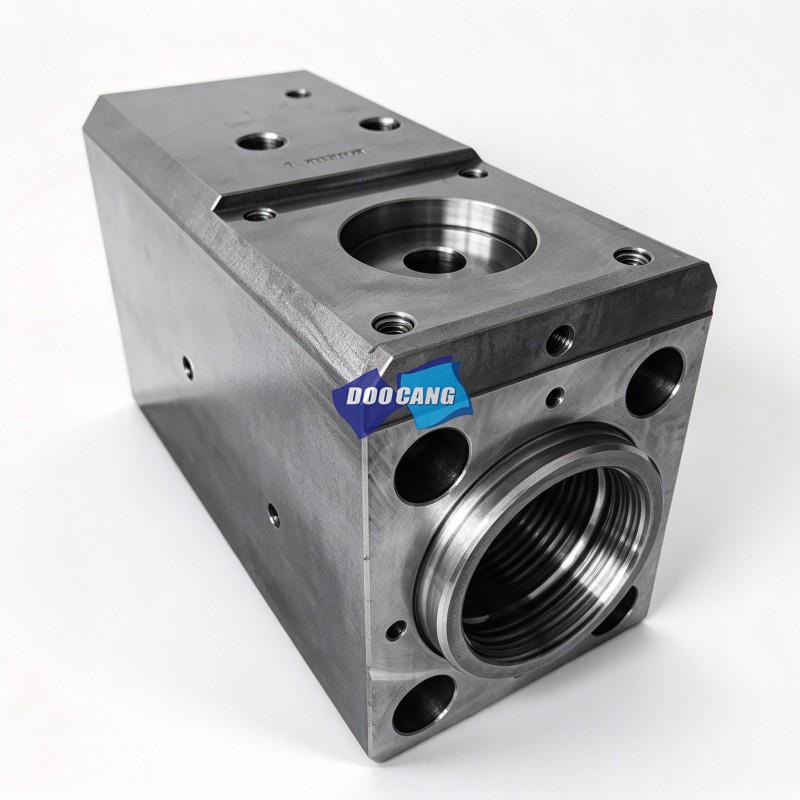

Cabeza trasera para martillo hidráulico
Almacene gas N₂ a baja presión
La cavidad sellada dentro del cabezal trasero del martillo hidráulico se utiliza para almacenar N₂. El puerto de llenado de N₂ está ubicado en el cilindro superior y forma parte de dos sistemas de N₂ independientes, separados del acumulador del cilindro central.
Cabezal frontal vs acumulador
| Artículo de comparación | cabeza trasera | Acumulador |
|---|---|---|
| Estándar u opcional | ✅ Estándar para todos los martillos hidráulicos, indispensable | ⚠️ Opcional. Normalmente no está equipado con martillos pequeños; estándar en martillos medianos y grandes |
| Posición de montaje | Parte superior/trasera del martillo | Parte lateral o superior del cuerpo del cilindro. |
| Sistema N₂ | Cavidad de N₂ independiente | Sistema de N₂ independiente y separado. El N₂ se aísla del cabezal trasero y se carga por separado. |
| Función principal | Actúa como un resorte de gas para impulsar el pistón de golpe. El N₂ se comprime cuando el pistón se mueve hacia arriba y luego se expande rápidamente para empujar el pistón hacia abajo y golpear el cincel. Proporciona el poder de ataque básico. | Recupera la energía hidráulica residual y la energía de rebote del pistón del golpe anterior y libera energía en el siguiente golpe para aumentar la fuerza de golpe y mejorar la eficiencia de frenado. |
| Presión de N₂ | Determinada por el modelo de martillo, la presión fundamental para el funcionamiento normal | Generalmente es más baja que la presión del cabezal trasero, para aumentar la potencia auxiliar. |
| Síntoma de insuficiencia de N₂ | Golpes débiles, baja frecuencia de golpe; Es posible que el interruptor no funcione con cero N₂. | Poder de frenado insuficiente, dificultad para frenar cargas pesadas; el sello interno de la copa es fácil de dañar |
| Síntoma de exceso de N₂ | Presión demasiado alta, la fuerza hidráulica no puede empujar el pistón hacia atrás, el martillo deja de funcionar | La sobrepresión hace que el aceite hidráulico no pueda comprimir N₂, el acumulador pierde su función de almacenamiento de energía. |
| Escenarios de aplicación | Requerido para todas las condiciones de trabajo, requisito previo para la operación del interruptor | Rotura de roca dura y de servicio pesado para una fuerza de impacto adicional |
Preguntas frecuentes
P: ¿Cuál es el defecto más común de la cabeza trasera?
R: La fuga de N₂ es el problema más frecuente.
Los síntomas incluyen una potencia de golpe débil y una frecuencia de golpe baja, y es posible que el martillo hidráulico incluso no golpee. Generalmente es causado por una válvula de inflado floja o dañada, juntas tóricas desgastadas o un sellado deficiente en las superficies de contacto.
Solución: Compruebe periódicamente la presión de N₂. Reemplace la válvula de inflado o la junta tórica defectuosa, luego recargue N₂ a la presión especificada por el fabricante después de reparar el sellado.
P: ¿Qué pasa si la presión de N₂ en el cabezal trasero es demasiado alta?
R: Una presión excesiva de N₂ impedirá que el pistón regrese suavemente y el martillo no podrá golpear. Esto sucede cuando se agrega demasiado N₂ durante la carga.
Solución: Libere lentamente N₂ hasta que la presión alcance el valor estándar para su modelo de martillo.
P: ¿Qué pasa si entra aceite hidráulico en la cámara de N₂ del cabezal trasero?
R: Si el aceite hidráulico ingresa a la cámara de N₂, la presión de N₂ aumentará rápidamente después de la carga y el rendimiento de golpe se volverá anormal. Esto se debe a que los sellos del pistón están dañados.
Solución: Desarme el cabezal trasero, reemplace el kit de sello del pistón, limpie el aceite dentro de la cavidad y rellene con N₂.
P: El aceite se filtra por la unión entre la culata trasera y el cilindro central, ¿qué debo hacer?
R: Esta fuga de aceite generalmente se debe a pernos pasantes flojos o empaquetaduras y anillos de sellado envejecidos y dañados.
Solución: Apriete los pernos pasantes en forma transversal siguiendo el requisito de torsión. Reemplace la junta de sellado o la junta tórica si está dañada.
P: ¿La parte trasera del cabezal se agrieta y hace ruidos fuertes y extraños mientras trabaja?
R: Las grietas y los daños por fatiga son causados principalmente por cargas laterales prolongadas, operación sobrepresión o fatiga por impactos fuertes y continuos.
Solución: Detenga la operación inmediatamente. La cabeza trasera agrietada se puede soldar para repararla o reemplazarla por completo.
P: ¿El sistema N₂ del cabezal trasero es el mismo que el del acumulador?
R: No. La cámara de N₂ del cabezal trasero y el acumulador son dos circuitos de N₂ independientes. Deben ser inspeccionados y cobrados por separado.
